长输管线用液压冷弯管机系列产品参数配置
32型冷弯管机
弯管范围：Φ406mm～Φ813mm
整机重量：20000kg
发动机功率：74kW
整机尺寸：7500×2800×2800 (mm)

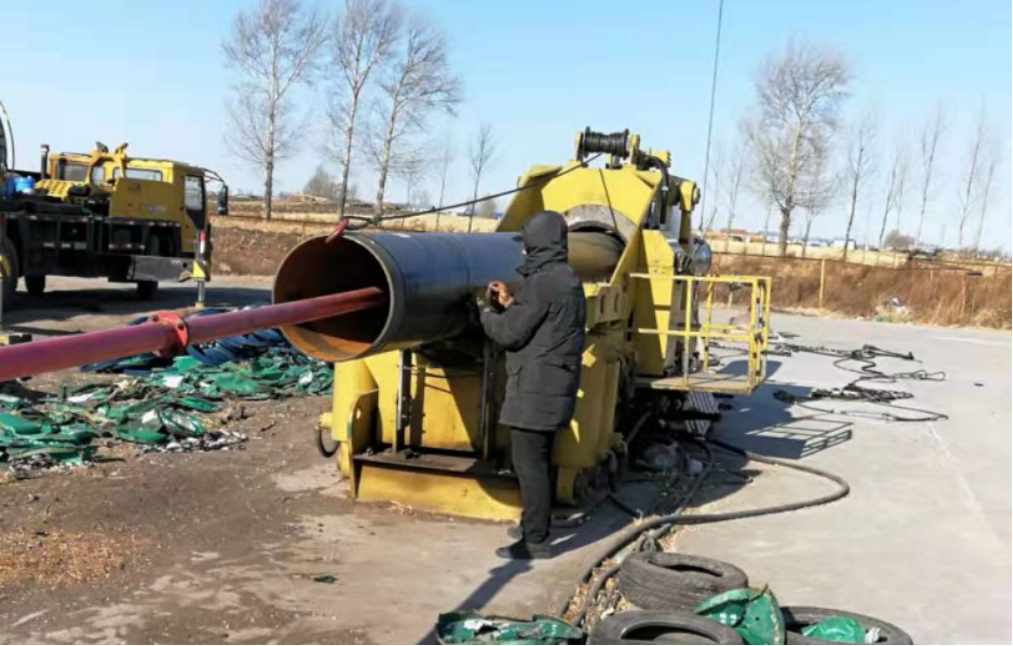

- 冷弯管现场加工图片
特点：
- 1、采用康明斯发动机，性能优异，质量可靠，可适应严酷的施工条件。
- 2、整机采用高强度结构钢，结构简单合理，施工寿命长。
- 3、液压系统采用parker、力士乐、因特威等品牌元件，可适应恶劣的施工环境，具有独立的冷却系统，延长了使用寿命。
- 4、操作台可以控制主机、芯轴等全部装置的运行，操作方便自如。
- 5、底座撬座结构。
冷弯管机主要技术参数
|
|||
弯管范围 |
Φ406mm～Φ813mm |
||
适用弯管的类型 |
可适用于螺纹管、直缝管、无缝管和带有内、外防腐层钢管的弯制，不损坏钢管防腐层。 |
||
环境工作温度 |
-20℃~+50℃ |
相对湿度 |
≤85% |
发动机功率 |
74/2200（kW/rpm） |
液压系统额定压力 |
21MPa |
主油缸 |
4个220×500 |
提升缸 |
4个200×150 |
液压绞车拉力 |
70,000N |
||
行走装置 |
全密封，免维护履带行走。 |
||
整机尺寸（长×宽×高） |
7500×2800×2800 |
运输尺寸（长×宽×高） |
7500×2800×2800 |
整机重量 |
约20000kg |
运输重量 |
约20000kg |
钢管的推荐弯曲参数 |
||||||||||||||||||
钢管外径（mm） |
最大弯曲厚度（mm） |
推荐弯曲参数 |
||||||||||||||||
X52 L360 |
X60 L415 |
X65 L450 |
X70 L485 |
X80 L555 |
一次最大弯曲角度 |
最大弯曲角度(每12m) |
移动量/次 |
|||||||||||
406(16") |
50.8(2) |
50.8(2) |
50.8(2) |
50.8(2) |
50.8(2) |
3.00 |
40.00 |
300~400mm |
457(18") |
50.8(2) |
50.8(2) |
50.8(2) |
50.8(2) |
49.2(2) |
2.50 |
30.00 |
|
508(20") |
50.8(2) |
50.8(2) |
50.8(2) |
46 |
41.2 |
1.75 |
24.00 |
|
559(22") |
50.8(2) |
46 |
41.2 |
37.3 |
33.3 |
1.50 |
21.50 |
|
610(24") |
41.2 |
38.1 |
34.9 |
31.75 |
28.57 |
1 |
20.00 |
|
660(26") |
38.1 |
34.9 |
31.75 |
28.575 |
25.4 |
0.9 |
19.00 |
|
711(28") |
31.75 |
26.97 |
25.4 |
23.82 |
20.62 |
0.8 |
17.50 |
|
762(30") |
28.57 |
25.4 |
23.82 |
22.22 |
19.05 |
0.75 |
16.00 |
|
813(32") |
25.4 |
22.22 |
20.62 |
19.05 |
17.47 |
0.6 |
15.50 |
