  • 电王发电电焊机焊接外观缺陷的产生原因及预防措施(图文详解)

    目前,国内外各种品牌型号的发电电焊机种类繁多,其中高端品牌主要集中在美国、日本等工业发达国家,之所以高端是因为除了价格相对来说比较高之外,焊接性能确实出色,技术先进,做工精良,小巧轻便,结实耐用。在国内主要客户群体集中在石油、石化、燃气、热力、矿山等行业野外施工使用,国产焊机因技术落后,做工粗糙,性能不稳,只能定位低端市场;电王系列发电电焊机系外商独资企业,目前已将日本电王最新技术引进、消化吸收并加大自主研发创新力度,凭借先进的技术、精湛的制造工艺、高素质的员工和严谨的管理体系,近年来不断在国内外中高端市场发力,大量替代国外原装进口发电电焊机,取得的骄人的业绩。 但无论哪个品牌的发电电焊机,受各种不同因素的影响,在使用中都可能会产生焊接缺陷,焊接缺陷分很多种,都会严重影响产品质量,也会危害焊工及其他现场工作人员的人身安全,今天小编就专门搜集了一些关于焊接外观缺陷的产生及预防资料,供大家学习交流。

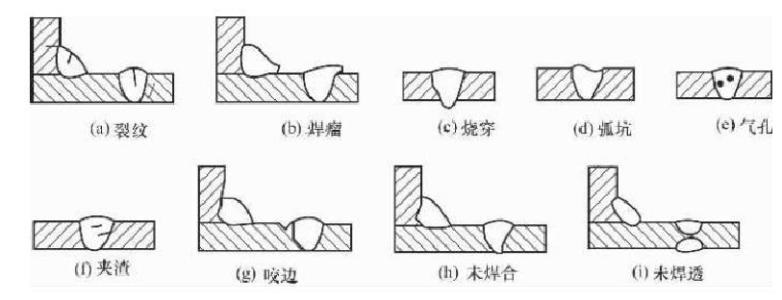

    外观缺陷

    外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。单面焊的根部未焊透等。

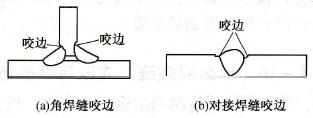

    A、咬边


    是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
    产生咬边的主要原因是电弧热量太高,即发电电焊机的电流设置太大,运条速度太小所造成的。焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。直流焊时电弧的磁偏吹也是产生咬边的一个原因。某些焊接位置(立、横、仰)会加剧咬边。
    咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。
    矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。
    焊角焊缝时,用交流焊代替直流发电电焊机焊机也能有效地防止咬边。

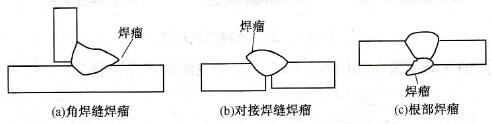

    B、焊瘤


    焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),发电电焊机空滤、机滤、燃滤保养不到位导致输出功率不足或不稳及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。
    焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。
    防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条,合理操作。

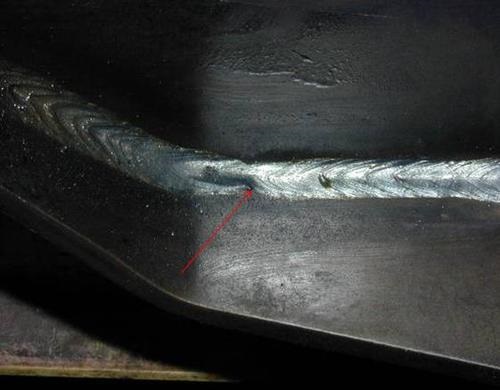

    C、凹坑


    凹坑指焊缝表面或背面局部的低于母材的部分。
    凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。
    凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。
    防止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位置,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。

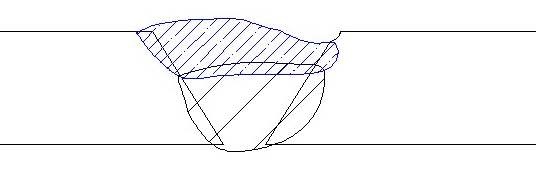

    D、未焊满


    未焊满是指焊缝表面上连续的或断续的沟槽。填充金属不足是产生未焊满的根本原因。规范太弱,焊条过细,运条不当等会导致未焊满。
    未焊满同样削弱了焊缝,容易产生应力集中,同时,由于规范太弱使冷却速度增大,容易带来气孔、裂纹等。
    防止未焊满的措施:加大焊接电流,加焊盖面焊缝。




    E、烧穿


    烧穿是指焊接过程中,熔深超过工件厚度,熔化金属自焊缝背面流出,形成穿孔性缺。
    焊接电流过大,速度太慢,电弧在焊缝处停留过久,都会产生烧穿缺陷。工件间隙太大,钝边太小也容易出现烧穿现象。
    烧穿是锅炉压力容器产品上不允许存在的缺陷,它完全破坏了焊缝,使接头丧失其联接飞及承载能力。
    选用较小电流并配合合适的焊接速度,减小装配间隙,在焊缝背面加设垫板或药垫,使用脉冲焊,能有效地防止烧穿。




    F、其他表面缺陷:


    (1)成形不良 指焊缝的外观几何尺寸不符合要求。有焊缝超高,表面不光滑,以及焊缝过宽,焊缝向母材过渡不圆滑等。
    (2)错边 指两个工件在厚度方向上错开一定位置,它既可视作焊缝表面缺陷,又可视作装配成形缺陷。
    (3)塌陷单面焊时由于输入热量过大,熔化金属过多而使液态金属向焊缝背面塌落, 成形后焊缝背面突起,正面下塌。
    (4)表面气孔及弧坑缩孔。
    (5)各种焊接变形如角变形、扭曲、波浪变形等都属于焊接缺陷O角变形也属于装配成形缺陷。
